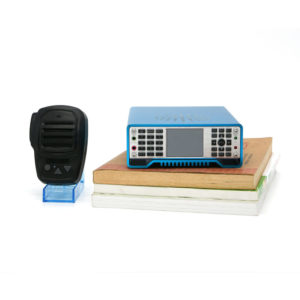

HS2 SDR -PreOrder-
Features
- Real-time spectrum.
- Waterfall chart.
- Doppler frequency tracking.
- using software-defined radio technology (SDR), full-band support SSB, CW, RTTY, AM, FM.
- Double frequency conversion circuit structure.
- IF width and IF shift hardware and software can be modified to provide powerful IF interference suppression.
- DSP digital noise reduction.
- Built-in 160-6m high-speed automatic antenna tuner.
- Built-in electronic key controller, all parameters can be set flexibly.
- Built-in sound card with IQ and audio output.
- Built-in FLASH memory.
- USB TYPEC3.1 interface for power supply and computer connection.
- Dual antenna interface (HF / 50MHZ, 144MHZ / 430MHZ).
- High accuracy TXCO ± 0.5ppm (-10-60 ℃).
- Ultra-wide working voltage range: 5-32VDC.
- Built-in GPS / Beidou, GSM, electronic compass (acceleration, angle sensor) (optional)
- GPS time (requires optional GPS module).
- Built-in UTC clock.
- Voltage display.
- Unique LORA data transmission (requires optional LORA module).
- Ultra-light weight: ≤1KG
Configuration
| Standard Configuration | Option Configuration |
| FM module | GPS module |
| Bluetooth module | LORA module |
| Bluetooth microphone | electronic compass module |
| Built-in sound card | wired microphone |
| Built-in automatic tuning | 1KW Amplifier |
| Built-in memory | Satellite automatic antenna |
| Shortwave balcony antenna |
HS2 Technical Data
Transmitter Parameters
| Transmitter Architecture | SDR |
| Transmission Mode | SSB, CW, RTTY, AM, FM |
| Frequency Resolution | 1Hz |
| Transmit Frequency Range | 1.800-2.000, 3.500-3.900, 5.351.5-5.366.5, 7.000-7.200, 10.100-10.150, 14.000-14.350,18.068-18.168, 21-21.450, 24.890- 24.990, 28-29.7,50-54, 144-146, 430-440MHz |
| Output Power | HF+6m: SSB(1~30W), CW(0.1~30W), FM(0.1~30W), AM(1~5W),VHF: SSB/CW/FM(0.5~5W)UHF:SSB/CW/FM(0.5~5W) |
| Power Consumption | TX:13.8V~5ARX:13.8V~0.2A(Normal),0.3A(Max brightness&Highest audio) |
| Carrier Suppression | <50db |
| Spurious Suppression | 1.8—54MHZ: ≥50db144—146MHZ: ≥60db430—440MHZ: ≥60db |
| Memory Channel | 999 |
Receiver Parameters
| Receiver Architecture | SDR |
| Receiver Mode | SSB, CW, RTTY, AM, FM |
| Receive Frequency Range | 300KHz~500MHz |
| IF Bandwidth | 20KHz |
| IF | 12KHz |
| Sensitivity | SSB/CW:（BW: 2.4kHz @ 10dB S/N）0.18uV（1.8—54MHZ）,0.25uV（144—146MHZ）,0.25uV（430—440MHZ）AM:（ BW: 6kHz @ 10dB S/N）15uV（0.3—1.8MHZ）,2uV（1.8—54MHZ）,2uV（144—146MHZ）,2uV（430—440MHZ）FM:（BW: 15kHz @ 12dB S/N）0.5uV（28.0—29.7MHZ）,0.25uV（50—54MHZ）,0.3uV（144—500MHZ）,0.5uV（430—440MHZ） |
| If Suppression | ≥70db |
| Image Suppression | ≥80db |
| Audio Output Power | 2W (10% distortion rate, 8Ω load, 3KHZ) |
Antenna tuner parameters
| Tuning frequency range | 1.8-54MHZ |
| Tuning impedance range | 16.7Ω–150Ω unbalanced (SWR is better than 1: 3) |
| Tuning accuracy | VSWR: 1: 1.5 or less |
| Tuning time | 2-5S (full segment 10S) |
| Tuning method | Automatic / Manual |
Spectrum parameters
| Spectrum bandwidth | 48K |
| RF Spectrum | FFT |
Structural parameters
| Size | 170X120X45mm (excluding protrusions) |
| Weight | ＜1KG |
Working voltage parameters
| Voltage range | 5—32V receiving range,5-12V transmit power limit,12-18V full power output,18-32V transmit power limit. |
Antenna interface
| Antenna interface | TNC / BNT / M (optional) |
Working environment parameters
| Working temperature | -10 ℃ to 60 ℃ |
| Working humidity | 10% — 90% |
Wie ist der Preis.
Preis ist in Deutschland je nach Moduloption ab 499 Euro , in der Vorbestellung ab 450 Euro Verfügbar. Lieferungen Starten nach dem 20.Mai 2020
Was ist die Option 1kW Amplifier? Gibt es schon Informationen? Und Informationen über die Ham-Box App für das Handy?
Für die Endstufe ist Aktuell noch kein Termin genannt. Als APP sollte am Mobilgerät RTL-SDR Funktionieren, jedoch ist die Info noch ungetestet.
Beginnt die Auslieferung der vorbestellten Geräte wie angekündigt am 20.05.?
Was ist mit der Option 1kW Amplifier? Für wann ist sie angekündigt? Vorläufige Technische Daten? Welche Amateurfunkbänder? Und wo gibt es Informationen über die Ham-Box App?
Für die Enstufe ist noch kein Termin verfügbar und wird zeitnah hier veröffentlicht.
Die TX und RX Bänder sind
1.800-2.000, 3.500-3.900, 5.351.5-5.366.5, 7.000-7.200, 10.100-10.150, 14.000-14.350,18.068-18.168, 21-21.450, 24.890- 24.990, 28-29.7,50-54, 144-146, 430-440MHz
beim HS2MK2 ist der RX Bericht bis 1600MHz so dass das 23cm Band mit hörbar ist.
Gibt es Neuigkeiten zum Liefertermin? Technische Daten der optionalen 1kW PA? Duplex auf VHF / UHF. Das wäre in Hinblick auf QO-100 genial.
Es gibt noch keinen Liefertermin für Endstufen. VHF-UHF Split-Betrieb ist möglich für SAT Betrieb .
Normal Split? Das heißt TX auf einem Band, RX auf dem anderen. Aber funktioniert das gleichzeitig? Also während man auf VHF sendet, gleichzeitig auf UHF empfangen? Oder vice versa.
SPLIT Betrieb ist TX und RX auf verschiedenen Frequenzen. Im Kurzwellenbereich wird Split Betrieb von wenigen KHz gemacht, im VHF um 600KHz und im UHF Bereich um 1.6 bzw 7.6 bzw 9.4 MHz. Verleich auch Relaisablage bei VHF oder UHF.
Ist auch DAB+ Empfang vorgesehen? Gibt es ein Softwareupdate?
Warum werden seit Wochen meine Kommentare, Anregungen und Fragen nicht beantwortet?
das HD2 ist ein Amateurfunkgerät und hat kein DAB oder DAB+ Empfang vorgesehen.
Beginnt die Auslieferung der vorbestellten Geräte wie angekündigt am 20.05.?
Ja , korrekt
Warum hat die Lautsprecher Buchse beim anschließen eines Kopfhörers
keine Funktion?
Wie taste ich das Relais mit dem 1750 Hz Ton auf?
Moin,
achten Sie auf die Korrekte Polung des Kopfhörer und prüfen Sie die Lautstärke unter [AF]
der 1750Hz Ton muss unter [SPIT] Menü aktiviert sein und mit PTT ausgelöst werden.
